在暖通空調（HVAC）、工業自動化及樓宇控制系統中，閥門作為流體控制的核心部件，直接影響系統的能效與運行穩定性。搏力謀（Belimo)作為全球領先的執行器與閥門解決方案提供商，其產品以高精度、高可靠性和智能化著稱。本文將從搏力謀閥門的核心分類入手，深入解析不同類型閥門的工作原理，幫助行業從業者、工程師及采購人員全面掌握其技術特性，為系統設計與維護提供參考。
一、搏力謀閥門的核心分類：按功能與應用場景劃分
在解析工作原理前，需先明確搏力謀閥門的主要類型——不同結構的閥門對應不同的流體控制需求，其工作邏輯也存在本質差異。根據行業應用場景，搏力謀閥門可分為三大核心類別：
1. 電動蝶閥：大流量場景的高效控制選擇
搏力謀電動蝶閥以蝶板旋轉為核心控制方式，主要用于空調水系統、冷卻水循環系統等大流量流體輸送場景。其閥體采用球形通道設計，配合耐腐蝕的 EPDM 或 NBR 密封材料，可實現低流阻、零泄漏的控制效果，常見型號如搏力謀D611、D621系列。
2. 電動球閥：高精度調節的優選方案
電動球閥通過球體繞軸線旋轉90°實現流體通斷或調節，適用于冷媒、氣體及高粘度流體控制，如制冷系統、燃氣輸送管道。搏力謀電動球閥采用不銹鋼或黃銅閥體，搭配精密齒輪傳動結構，調節精度可達 ±1%，典型產品包括 V220、V230 系列。
3. 電動調節閥：動態流量的精準把控
電動調節閥（如搏力謀 MVG、MFT 系列）以閥芯線性位移為核心，通過改變閥芯與閥座的間隙調節流量，廣泛應用于空調風柜、新風機組的溫度與壓力控制。其核心優勢在于可根據系統信號（如溫度、壓力傳感器反饋）實現連續調節，適配變負荷運行場景。
二、搏力謀閥門核心工作原理：以 “執行器 + 閥體” 為核心
搏力謀閥門的工作邏輯圍繞 “執行器驅動閥體動作” 展開，不同類型閥門的差異主要體現在執行器動力形式與閥體運動方式上。以下分類型解析其核心原理：
1. 電動蝶閥工作原理：旋轉式通斷與調節
動力來源：搏力謀電動蝶閥搭載24V AC/DC 電動執行器，內置同步電機與減速齒輪組，可將電機的高速旋轉轉化為蝶板的低速轉動。
動作邏輯：當控制系統發出“開 / 關” 或 “調節”信號時，執行器電機啟動，通過齒輪傳動帶動閥桿旋轉，進而驅動閥體內的蝶板（圓形金屬板）旋轉：
當蝶板與閥體通道平行時，流體阻力最小，閥門處于 “全開” 狀態，流量達到最大值；當蝶板與閥體通道垂直時，流體被完全阻斷，閥門處于 “全關” 狀態；
當蝶板處于“平行 - 垂直”之間的任意角度時（如 30°、45°），通過改變通道截面積實現流量調節，調節范圍通常為 0-100%。
關鍵技術：搏力謀電動蝶閥執行器內置位置反饋裝置（如電位器或霍爾傳感器），可實時將蝶板位置信號傳回控制系統，形成 “指令 - 動作 - 反饋” 的閉環控制，確保調節精度。

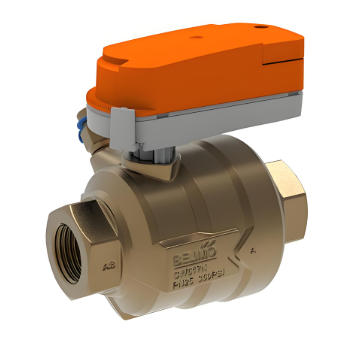

2. 電動球閥工作原理：90°旋轉的精準通斷
結構特點：閥體內部設有一個帶圓形通孔的球體，球體通過閥桿與執行器連接，密封方式采用 “浮動球” 或 “固定球” 設計（搏力謀多采用浮動球結構，適配中低壓場景）。工作流程：
待機狀態：球體通孔與閥體進出口垂直，流體無法通過，閥門關閉；
開啟過程：執行器接收控制信號后，驅動閥桿帶動球體旋轉90°，使球體通孔與閥體進出口對齊，流體沿通孔順暢流通，閥門全開；
調節功能：部分搏力謀電動球閥（如 V230 系列）支持 “比例調節” 模式，可通過控制球體旋轉角度（如 0-90°范圍內的任意角度）改變通孔與閥體通道的重合度，實現流量的精細化調節（注：球閥調節精度略低于調節閥，更適合 “通斷為主、調節為輔” 的場景）。
密封優勢：球體與閥座采用PTFE（聚四氟乙烯）或PPS（聚苯硫醚）密封材料，旋轉過程中可形成緊密貼合，確保低壓下零泄漏，適配冷媒、腐蝕性流體等特殊介質。
3. 電動調節閥工作原理：線性位移的連續調節
核心結構：由 “閥體（含閥芯、閥座）+ 電動執行器（含伺服電機、絲桿機構）” 組成，閥芯通常采用“單座”或“雙座”設計（搏力謀 MVG 系列為單座閥芯，適配低壓差場景；MFT 系列為雙座閥芯，適配高壓差場景）。
調節原理：
信號接收：執行器接收來自控制系統的模擬信號（如0-10V DC或4-20mA），該信號對應目標流量或壓力值；
動力轉換：執行器內的伺服電機驅動絲桿機構旋轉，將旋轉運動轉化為閥芯的線性上下位移（絲桿順時針旋轉時，閥芯下降；逆時針旋轉時，閥芯上升）；
流量控制：閥芯位移改變其與閥座之間的 “流通間隙”——閥芯下降時，間隙減小，流量降低；閥芯上升時，間隙增大，流量升高；通過持續調整閥芯位置，使系統實際流量 / 壓力與目標值一致，實現動態平衡。
智能特性：搏力謀電動調節閥執行器內置PID調節算法（比例 - 積分 - 微分），可自動補償系統滯后性，避免超調或振蕩，尤其適用于空調系統溫度控制（如回風溫度與冷水流量的聯動調節）。
三、搏力謀閥門工作的關鍵輔助系統：確保穩定運行的核心組件
除 “執行器 + 閥體” 的核心結構外，搏力謀閥門的穩定運行還依賴三大輔助系統，這些組件也是理解其工作原理的重要部分：
1. 控制信號系統：指令傳輸的 “神經中樞”
搏力謀閥門支持兩種主流控制信號：
開關信號（DO）：用于通斷控制（如電動蝶閥全開/全關），信號電壓通常為24V AC/DC；模擬信號（AO）：用于連續調節（如電動調節閥0-10V流量控制），可實現0-100%的精準調節。
控制系統（如PLC、DDC控制器）通過信號線纜將指令發送至執行器，同時接收執行器反饋的位置信號（如 4-20mA 電流信號），形成閉環控制。
2. 電源系統：執行器的 “動力源泉”
搏力謀閥門執行器電源類型分為：
交流電源：24V AC或 230V AC（常見于大型蝶閥、球閥，如 D621 系列）；
直流電源：24V DC（常見于小型調節閥、風閥，如 MVG 系列）。
電源系統需具備過載保護功能——當執行器遇到卡阻（如閥芯被雜質卡�。⿻r，內置的熱過載保護器會切斷電源，避免電機燒毀，這也是搏力謀產品可靠性的核心設計之一。
3. 密封系統：防止泄漏的 “防線”
不同閥門的密封結構不同，但核心作用均為阻斷流體泄漏：
蝶閥：采用“蝶板 + 閥座”軟密封（EPDM 材料），旋轉時蝶板與閥座緊密貼合，泄漏量≤0.1%（符合 ANSI Class VI 標準）；
球閥：采用 “球體 + 閥座” 硬密封（金屬材質）或軟密封（PTFE 材料），適配不同介質壓力與溫度；
調節閥：采用 “閥芯 + 閥座” 迷宮式密封或 V 型密封，減少流體沖刷，延長使用壽命。
四、搏力謀閥門工作原理的實際應用：場景化效果驗證
理解工作原理的最終目的是指導應用，以下結合典型場景說明搏力謀閥門的工作效果：
1. 空調水系統：電動蝶閥的流量控制
O在大型商場空調水系統中，搏力謀D611電動蝶閥安裝于冷水機組出口管道：
當商場客流量增加，室內溫度升高時，DDC 控制器發送“開大”信號，執行器驅動蝶板旋轉至60°，冷水流量增加，制冷量提升；
當溫度降至設定值時，控制器發送“關小”信號，蝶板旋轉至30°，流量減少，避免能源浪費；
位置反饋信號實時傳回控制器，確保流量調節精度≤±5%，室內溫度波動控制在 ±1℃以內。
2. 制冷系統：電動球閥的冷媒通斷
在酒店中央空調制冷系統中，搏力謀V230電動球閥用于冷媒（R410A）管道控制：
當客房溫度達到設定值時，控制器發送“關閉”信號，執行器驅動球體旋轉90°，切斷冷媒供應；
當溫度回升時，執行器帶動球體反向旋轉90°，冷媒恢復流通，實現精準的制冷循環控制，泄漏量幾乎為零，避免冷媒浪費與環境污染。
3. 新風機組：電動調節閥的壓力調節
在醫院新風機組中，搏力謀 MVG 電動調節閥安裝于送風管道的靜壓控制回路：
當病房門窗開啟導致靜壓下降時，壓力傳感器發送信號至控制器，執行器驅動閥芯上升，增大送風量，靜壓回升至設定值（如50Pa）；
內置PID算法確保調節無超調，避免送風噪音過大，符合醫院對環境舒適度的高要求。
五、搏力謀閥門選型與維護：基于工作原理的優化建議
結合工作原理，合理選型與維護可延長閥門使用壽命，提升系統能效：
1. 選型要點：匹配工作原理與場景需求
根據流量需求選類型：大流量場景（如空調水系統）選電動蝶閥，高精度調節場景（如冷媒控制）選電動球閥，連續調節場景（如靜壓控制）選電動調節閥；
根據介質選材質：水系統選鑄鐵閥體 + EPDM 密封，冷媒系統選黃銅閥體 + PTFE 密封，高溫系統（如熱水管道）選不銹鋼閥體；
根據控制需求選執行器：通斷控制選開關型執行器，連續調節選模擬量執行器，智能場景選帶通訊功能的執行器（如搏力謀BACnet協議執行器）。
2. 維護建議：基于工作原理的故障預防
定期清潔閥體：避免雜質卡住閥芯或蝶板（如每季度沖洗一次水系統閥門），防止執行器過載；
檢查密封件：軟密封材料（如EPDM）老化后需及時更換，避免泄漏（建議每年檢查一次）；
校準控制信號：模擬量調節閥需定期校準信號與流量的對應關系（如每半年校準一次），確保調節精度。
總結：搏力謀閥門工作原理的核心邏輯
搏力謀閥門的工作原理可概括為 “信號驅動執行器，執行器帶動閥體動作，輔助系統保障穩定”——無論是蝶閥的旋轉通斷、球閥的90°調節，還是調節閥的線性位移，其本質都是通過精準控制流體通道的截面積，實現系統對流量、壓力、溫度的按需調節。
掌握這一核心邏輯，不僅能幫助從業者快速定位閥門故障（如執行器不動作可能是電源或信號問題，泄漏可能是密封件老化），更能在系統設計階段選擇最適配的閥門類型，最大化發揮搏力謀產品的能效與可靠性優勢。對于HVAC、工業自動化等領域而言，理解閥門工作原理是實現系統智能化、節能化運行的基礎，也是提升行業技術水平的關鍵一步。
